一、200kw柴油發電機組的結構

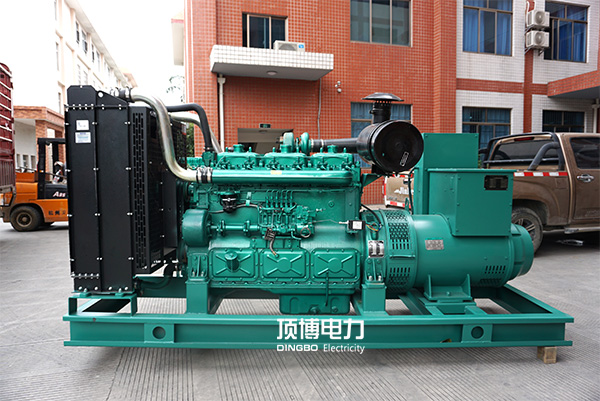

       頂博電力額定功率為200KW的柴油發電機組由柴油機、三相交流無刷同步發電機、控制屏以及公共底盤等部件組成。柴油機飛輪與發電機驅動端通過彈性盤片式連軸器連接，外部通過柴油機飛輪罩殼與發電機的連接罩殼連接在一起，通過減震器共同安裝在公共底盤上；控制屏通過減震器安裝在發電機接線盒端，機組公共底盤可選配底盤油箱，能夠滿足機組滿負荷連續工作10小時。整個機組為一體式結構，便于安裝、使用以及維護。

       二、200kw柴油發電機組的工作條件
       頂博電力200kw柴油發電機組在下列條件下，應能連續工作并可靠地工作：
       1.海拔高度：≤1500米；
       2.環境溫度：-15°C~40°C；
       3.相對濕度：≤60%(25°C)無凝結；
       4.機組工作環境中無爆炸性氣體、無導電塵埃；


       三、200kw柴油發電機組技術參數要求
       1、額定功率/備用功率：200KW/220KW
       2、柴油機配置要求：
       ①　型式：6缸、立式、直列、水冷、四沖程
       ②　燃油系統：直噴
       ③　氣缸排量L：≥10.34
       ④　外特性最低燃油耗(g/kW.h)：≤195
       ⑤　機油消耗率g/kW·h：≤1.0
       ⑥　旋轉方向：逆時針(面向功率輸出端)
       ⑦　起動方式：電起動

       3、發電機配置要求
       ①　額定功率：200kW；
       ②　額定電流：360（A）；
       ③　額定轉速：1500（r/min）；
       ④　勵磁方式：無刷自勵；
       ⑤　頻率：50（HZ）；
       ⑥　額定電壓：400/230（V）；
       ⑦　相數與接法：三相四線；
       ⑧　功率因數：0.8滯后；
       ⑨　絕緣等級：H；
       ⑩　過載能力：（PRP）110%負荷可運行1h；
       ?　自動電壓調節器：AVR，具有突加負載緩沖功能；
       ?　形式：無刷自勵、自散熱、有抑制無線電干擾措施；
       ?　符合標準：BDE530/11.72、IEC34、GB755；
       ?　發電機通過《CE認證證書》
       ?　發電機組具備有效的防雷設施。
       ?　控制屏設在柴油發電機組本體上，屏內配有啟動控制裝置及其附屬設；發電機組控制屏內包括發電機、柴油機保護裝置、電氣測量系統、控制開關、勵磁調節、信號系統、速度調整模塊、按鈕裝置等；控制裝置模塊采用產品，控制裝置包括中文界面液晶顯示屏、保護繼電器、控制繼電器、儀表、報警及信號裝置等必要的控制保護設備。
       ?　柴油發電機組應能通過通信串口與計算機集中監控系統相連，控制柜內應有RS232/RS485通信接口，并保證通信協議的開放性或兼容性。良好的操作界面及中文LCD顯示，數字式液晶顯示屏顯示讀數和編程過程，儲存150條以上的運行及報警記錄，控制器失電的情況下，控制邏輯設定參數應保持不丟失，密碼級別保護編程，自診斷功能可持續對輸入輸出及存儲線路進行檢測，自帶充電器能實現自動向蓄電池充電，有自動、手動、停機功能轉換開關，裝有緊急按鈕，用于緊急停機或斷開電流。
       ?　控制器應能測量下列值并提供數字顯示：發電機電流（每相），發電機電壓（每相），發電機有功功率（KW），發電機的輸出電量（千瓦時表），發電機頻率，潤滑油壓力，冷卻水溫，機組轉速，啟動次數，運行時間，故障次數，機組負荷的狀態信號，故障信號（停機），警告信號，機組啟動次數控制，數字量輸出窗口，現地啟動按鍵，緊急停車按鍵，主菜單按鍵，盤面背景燈，復位鍵。
       ?　保護功能：超速/欠速、充電故障、緊急停車、低油壓、高水溫、啟動失敗、轉速信號丟失；機組過載、短路保護。
       ?　報警功能：冷卻水箱水位低，冷卻水水溫低，蓄電池電壓低，蓄電池充電故障，燃油系統壓力低，燃油位低，過負荷短路，發電機接地保護，輸出斷路器故障跳閘，油壓低，油溫高，過速度，冷卻水溫過高，冷卻水水位過低，潤滑油欠壓，潤滑油溫度過高，過電壓，欠電壓，頻率過高，頻率過低等。

       4、機組帶自動轉換功能裝置，配套1個630A雙電源開關，能實現發電機與市電自動轉換功能。提供發電機至配電房動力電纜及信號電纜。
       5、設備必須是應急啟動性能好、運行穩定、安裝裝可靠、維護方便、技術先進的全新的、未使用過的產品。
       6、機組外觀尺寸≤（mm）：3100×1200×1900（長*寬*高）。
       7、配套排煙水過濾設備、排氣管、排風管，連接至發電機房?jī)?nèi)的通風口處；排氣、進氣口開洞。
       8、提供600升儲油桶，提供72小時調試、驗收所需的柴油、機油。

       以上是頂博電力200kw柴油發電機組技術規格要求，廣西頂博電力設備制造有限公司成立于2006年,是一家集柴油發電機組設計、供應、調試、維修于一體的柴油發電機廠家，頂博電力始終致力于為您提供提供安全、穩定、可靠的電力保障！服務熱線13667715899
